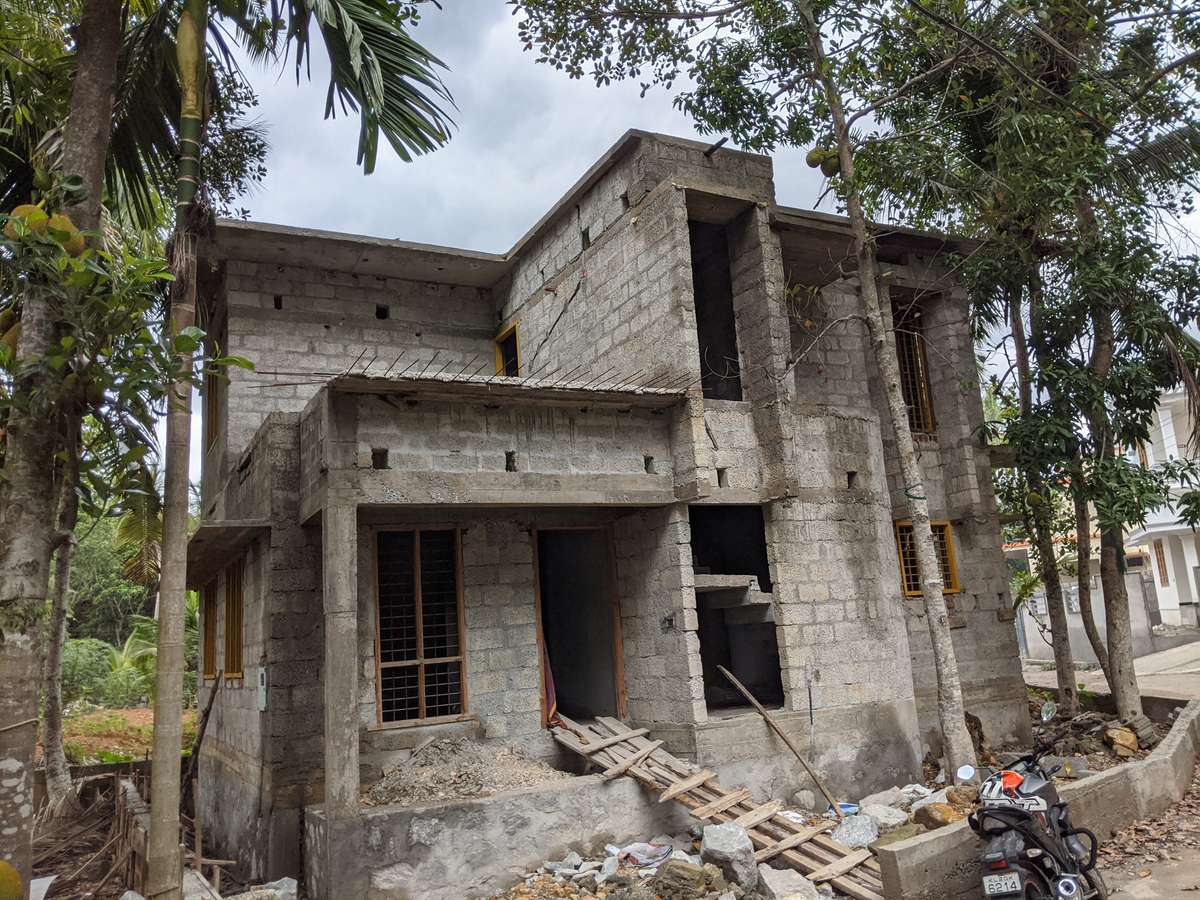

rcc slab extend chyan flooril support veno
1
5
Comments
More like this
N UNNIKRISHNAN NAIR
Civil Engineer
"ഒരു കെട്ടിടത്തിൽ ബീമുകൾ എവിടെയൊക്കെ വേണ്ടി വരും " ഇതായിരുന്നു ഒരു സുഹൃത്തിൻ്റെ സംശയം. സംശയ നിവാരണത്തിനു വേണ്ടി Civil Engineers ൻ്റെയും Architects ൻ്റെയും ബാഹുല്യമുള്ള Kolo family യിൽ വന്ന് ജനറൽ ആയ ഒരു doubt raise ചെയ്യുമ്പോൾ Medical field ൽ പറയാറുള്ള
Online consultation പാടില്ല "ഒരു Doctor നെ നേരിട്ടു കാണൂ എന്നു പറയുന്ന പോലെ Engineer നെ കാണൂ എന്നു വേണമെന്നില്ലല്ലോ..?(പക്ഷേ കോവിഡ് കാലത്ത് online Consultation നും നടന്നിരുന്നു). സാധാരണക്കാരനു മനസ്സിലാകുന്ന രീതിയിൽ മറുപടി കൊടുക്കുമ്പോൾ വായിക്കുന്നവർക്കും സന്തോഷം. നമ്മൾക്കും പിൻഗാമികൾക്കും ആ ജീവനാന്തം താമസിക്കുവാൻ പണിയുന്ന വീട് stable ഉം ലാഭകരവുമായി ചെയ്യാൻ പരിചയസമ്പന്നനായ ഒരു Civil Engineer ൻ്റെ മേൽനോട്ട ത്തിൽ ആകണം ...
Beam എവിടെയൊക്കെയാണ് കൊടുക്കേണ്ടതായി വരുന്നത് എന്നുള്ള ചോദ്യത്തിനു സാധാരണക്കാർക്കുള്ള മറുപടിയായി തന്നെ ഈ Post നെ കരുതാം....
ശരിയാണ് ഒരു കെട്ടിടം പണിയാൻ Plan തയ്യാറാക്കുമ്പോൾ തന്നെ പണിയാൻ പോകുന്ന structure ൻ്റെ Face lift നെകൾ പ്രാധാന്യം Stability ക്കു കൂടി ഉറപ്പാക്കി കൊണ്ടാകണമല്ലോ നിർമ്മാണം പൂർത്തീകരിച്ച് വാസയോഗ്യമാക്കുവാൻ. ഒരു കെട്ടിടത്തിൻ്റെ Skeleton ( അസ്തികൂടം) ൽ പെടുന്ന പ്രധാന structural element കളിൽ ഒന്നാണ് RCC Beam. തൽക്കാലം ഒരു വീടു പണിയിൽ ഇതെവിടെയൊക്കെ വേണ്ടി വരും എന്നു നോക്കാം. Site condition അനുസരിച്ചും സാമ്പത്തികവും പരിഗണിച്ച് ഇപ്പോൾ സാധാരണയായി രണ്ടു തരത്തിലുള്ള നിർമ്മാണ രീതിയാണ് പിൻതുടരുന്നത്.1. പരമ്പരാഗതമായി ചെയ്തുവരുന്ന Load bearing structure with tiled / RCC or light roofing.
2. RCC framed Structure.
ഇവ രണ്ടും കൂടി ചേർന്ന Composite structure ഉം Site condition അനുസരിച്ച് പരിഗണിക്കാവുന്നതാണ്.( Spread Footing നു മേൽ കുറ്റി പില്ലർ ഉയർത്തി Plinth beam വാർത്ത് അതിനു മേൽ Load bearing masonry wall ൽ super structure with any type roofing) ആയാലും അത് framed structure ആവില്ല. Beam കൾ എത്ര തരം എന്നും അതിന് IS456 - 2000 നിഷ്കർഷിക്കുന്ന ടpan depth ratio ...
L= Effective span
1:Simply supported Beam
L/20(രണ്ട് Side ലും free യായി support ൽ ഉള്ളത്).
2. Continuous Beam (L/26).(രണ്ടിൽ കൂടുതൽ Bay column/wall support കൾ ഉളള Beam )
3. Cantilever Beam (L/7)
മേൽ പറഞ്ഞവയിൽ തന്നെ ഉപവിഭാഗങ്ങളും ഉണ്ട് ).
Fixed / Restrained continuous, /Fixed Cantilever/Overhang cantilever etc. ഈ വിഭാഗങ്ങൾ RCC Slab കളിലും ഉണ്ടു്.
Load bearing structure ൻ്റെ Slabകളുടെ self weight ഉൾപ്പടെയുളള Dead loadകളും Live loadകളും ഭൂമിയിലേക്ക് എത്തിക്കുന്നത് ഓരോ റൂമിൻ്റെയും നാലു വശങ്ങളിലുമുള്ള ഭിത്തികളാണു്. Site soil ൻ്റെ SBC ( Safe bearing capacity) ക്ക് suitable ആയിട്ടുള്ള എല്ലാ type ലുമുള്ള foundations ഉം Safe ആയി ഈ കൃത്യം നിർവഹിച്ചുകൊള്ളും.മറിച്ച്
R.C.C Framed Structure ൽ Beamകളും,Plinth beam വഴിയാണ് Ground floor ൽ കെട്ടുന്ന ഭിത്തി യുടേതു ൾപ്പടെയുള്ള load കൾ foundation വഴി ഭൂമിയിലേക്ക് എത്തിക്കുക. Floor SIab ൻ്റെ weight ഉൾപ്പടെ Floor ൽ impose ചെയ്യുന്ന എല്ലാ load കളും നാലു വശങ്ങളിലും കൊടുക്കുന്ന Beam ലൂടെ നാലു മൂലകളിലും സ്ഥാപിച്ചിട്ടുള്ള columns വഴി അനുയോജ്യമായ foundation ഭൂമിയിലേക്ക് എത്തിക്കുന്നു. ഇതു കൂടാതെയും ബീമുകൾ Load bearingലുംframed Structure ലും ആവശ്യമായി വരുന്നുണ്ട്. Stair caseൻ്റെ mid landing നും Floor landing നും Beam ആവശ്യമായേക്കാം. കൂടാതെ Ground floor ൽ Plan ചെയ്തിരിക്കുന്ന Room കളിൽ നിന്നു് വ്യത്യസ്ഥമായ Size ൽ ഭിത്തിയില്ലാത്തിടത്തും ഇട ഭിത്തി കെട്ടേണ്ടി വന്നാലും, Car porch കൾ sit out കൾ ബാൽക്കണികൾ എന്നിവക്കും roof SIab ന് സപ്പോർട്ടായി Beam കൾആവശ്യമാണ്.കൺസീൽഡു ബീമിനെ load വഹിക്കാവുന്ന ഒരു ബീമായി കരുതാനാവില്ല. Toilet block Portion ൽ half Partition ആവശ്യമാകുമ്പോഴും ഒരു വലിയ Hall ൻ്റെ SIab ൻ്റെ കനവും reinforcements ഉം കുറച്ചു കൊണ്ട് Stable &
economical design ആയി ഒന്നിനു പകരം രണ്ടു panel ൽ execute ചെയ്യാനും Beam ആവശ്യമായേക്കാം.
Vasanthakumari G
Home Owner
sir, my plot of 13.5 cents is Gradually leaning downwards towards east from 0 at the West to 150 cm at the extreme end, it is proposed to construct an rcc framed residential bldg with the east side setback as 300cm and to fill with soil upto the same level of the West side. then can I do the ground floor flooring over 7.5 cm pcc after tamping the filled soil top? my fear is whether there is any chance of settling the soil and cracking the floor or may I do rcc slab same as roof?
N UNNIKRISHNAN NAIR
Civil Engineer
ഒരു FB ഗ്രൂപ്പിൽ Post നോടൊപ്പം കണ്ട ചില photo യിൽ ചില പാളിച്ചകൾ ശ്രദ്ധയിൽപ്പെട്ടിരുന്നു. ആവശ്യത്തിലധികം rebar ഉപയോഗിച്ചിരുന്നെങ്കിലും Seismic zone III യിൽ പെടുന്ന കേരളത്തിൽ നിർമ്മിക്കുന്ന Load bearing masonry structure ന് Horizontal seismic load കളെ കൂടി പ്രതിരോധിക്കാൻ സഹായകമാകുന്ന രീതിയിൽ ചെയ്യേണ്ടതല്ലേ.?
RCC band കൾക്കും (Belt & Lintel) ,Sun Shade കൾക്കും ISCode ൽ Specify ചെയ്യുന്ന rebar detailing (Rebar bending and placing) അവഗണിക്കരുത്. Load bearing wall ൻ്റെ integrity കാത്തു സൂക്ഷിക്കുന്നത് RCC bandകളാണ് .മൂലകളും ,ക്രോസ്സ് വാളുകളും വരുന്ന ഭാഗങ്ങളിൽ നിസ്സാരമായി ചെയ്യാവുന്നതും
l S code Specify ചെയ്യുന്ന രീതി Horizontal force മൂലം ഉണ്ടാകുന്ന വിള്ളലുകൾ ഒരു പരിധി വരെ ഒഴിവാക്കും. Sun shade ൻ്റെ main rebar ൻ്റെ സ്ഥാനവും ,Support ൽ കൊടുക്കേണ്ട anchorage ( Ld) പല Site കളിലും നാട്ടുനടപ്പ് എന്നു പറഞ്ഞ് അവഗണിക്കുന്നു എന്നതും സത്യം. ഫലമോ ഭാവിയിൽ ഉണ്ടായേക്കാവുന്ന വിള്ളലും തകർച്ചയും .കെട്ടിടം maintenance ചെയ്യാൻ ഒരു പെയിൻ്റിംഗ് തൊഴിലാളി Shade തകർന്നു താഴെ വീണു തളർന്നു പോയാൽ അയ്യാളുടെ ഭാവിയെ കുറിച്ചു കൂടി ചിന്തിച്ചാൽ മതി. കമ്പി ആസ്ഥാനത്ത് ഉപയോഗിക്കുന്നതു കൊണ്ട് ഒരു ഗുണവും ഉണ്ടാകില്ല. വേണ്ടിടങ്ങളിൽ ആവശ്യത്തിനു മാത്രം ഉപയോഗിച്ചാൽ ചിലവു കുറക്കാം ,Stability യും ഉറപ്പാക്കാം....(FB യിലെ പോലെ Photo attach ചെയ്യാൻ സാധ്യമല്ലാത്തതിനാൽ ,Post ന് Support ആയി വേണ്ട Photos comment കളായി attach ചെയ്യാം.)
Kesavaraj Moni
Home Owner
5inch RCC concrete with 10mm tmt bar is it a good decision for better concrete slab for roof ?
N UNNIKRISHNAN NAIR
Civil Engineer
അടുത്ത കാലത്ത് കണ്ട FB Postകളിൽ വീടുകളുടെ floor SIab , Roof SIab ഉം വാർത്തു കഴിയുമ്പോൾ ഉപരിതലത്തിൽ Cracks(വിള്ളലുകൾ) ഉണ്ടാകുന്നതിനെ കുറിച്ചുള്ള ആശങ്കകളും പരിഹാരങ്ങളെയും കുറിച്ചായിരുന്നു.
ഒരു Slab ൻ്റെ ടurface layer ൽ കോൺക്രീറ്റ് കഴിഞ്ഞ് ആദ്യത്തെ മണിക്കൂറുകളിൽ രൂപപ്പെടുന്ന Shrinkage crack കൾ അത്രമേൽ സീരിയസ് അല്ല എങ്കിലും ഉണ്ടാകാനുള്ള കാരണവും ഈ defect ഉണ്ടാകാതിരിക്കാനുള്ള മുൻകരുതലിനെ കുറിച്ചും ശ്രദ്ധിച്ചാൽ ഇതിനെക്കുറിച്ചുള്ള ആശങ്കകൾ ഒഴിവാകാം. ആദ്യം ഇതെന്തുകൊണ്ടുണ്ടാകുന്നു എന്നതിനെ കുറിച്ചാകാം.
Cement വെള്ളവുമായി ചേരുമ്പോൾ മുതൽ അതിൻ്റെ Setting process നെ സഹായിക്കുന്ന Chemical hydration മൂലമുണ്ടാക്കുന്ന അമിത ചൂട് നിയന്ത്രിക്കാൻ കോൺക്രീറ്റ് മിക്സു ചെയ്യാൻ കൃത്യമായ അളവിൽ ചേർത്ത വെള്ളം മതിയാകുമെങ്കിലും Concrete Slab finish ചെയ്ത ഉപരിതല layer ലെ ജലാംശം പ്രസ്തുത ചൂടിനെ നിയന്ത്രിക്കാത്ത സാഹചര്യത്തിൽ അന്തരീക്ഷത്തിലേക്ക് ബാഷ്പീകരിച്ചു നഷ്ടപ്പെടുമ്പോൾ ഫിനിഷ് ചെയ്തുറപ്പിച്ച കോൺക്രീറ്റിൽ താഴത്തെ layer ലും മുകൾ layer ലും വ്യത്യസ്തമായ സമ്മർദ്ദത്തിനു വിധേയയമായുണ്ടാകുന്ന Thermal/plastic shrinkage അന്തരീക്ഷത്തിലേക്ക് തുറന്നു കിടക്കുന്ന മുകൾ layer ൽ വിള്ളലിനു കാരണമാകുകയും ചെയ്യുന്നു. ഉപയോഗിക്കുന്ന cement ൻ്റെ grade ,കോൺക്രീറ്റു ചെയ്യുമ്പോഴത്തെ കാലാവസ്ഥയിലുള്ള വ്യത്യാസം എന്നിവ വിള്ളലിൽ ഏറ്റക്കുറച്ചിൽ ഉണ്ടാകാം .തണുപ്പുള്ള കാലാവസ്തയാണ് കോൺക്രീറ്റിന് ഏറ്റവും അനുയോജ്യം. ആശങ്ക ഉണ്ടാക്കുന്ന ഈ defect തടയാൻ കോൺക്രീറ്റ് മിക്സിന് ആനുപാതികമായി ചേർത്ത ജലം final setting period ആയ ആദ്യത്തെ 10 മണിക്കൂറിൽ തന്നെ ബാഷ്പീകരിച്ചു നഷ്ടപ്പെടാതെ സംരക്ഷിക്കാൻ വേനൽകാലത്തും മഴയിൽ നിന്നു സംരക്ഷിക്കാൻ മഴക്കാലത്തും plastic sheet ഉപയോഗിച്ചു മൂടിയിടുക എന്നുള്ളതാണ്‌. ഏതു കാലാവസ്ഥയിലും ഉപരിതലം curing തുടങ്ങുന്നതു വരെ മൂടിയിടുക തന്നെ വേണം. അമിതമായ ചൂടുള്ള കാലാവസ്ഥ എങ്കിൽ ചൂടു നിയന്ത്രിക്കാൻ Sheet നു മുകളിലും വെള്ളം spray ചെയ്യാവുന്നതാണ്.Cement നിർമ്മാതാക്കൾ വിവിധ ഗ്രേഡിൽ( OPC/PPC/ PSC) മാർക്കറ്റിൽ ലഭ്യമാക്കുന്ന cement ലെ chemical combination ലുള്ള വ്യത്യാസവും ,ക്വാളിറ്റി കൺട്രോളിലെ പോരായ്മയും ഒക്കെ വിള്ളലുകൾ ഉണ്ടാകുന്നതിൽ ഏറ്റക്കുറച്ചിലിനുള്ള കാരണമാകാം. ( Well graded aggregates ഉപയോഗിച്ചു കൊണ്ട് Code കളിൽ പറയുന്ന രീതിയിൽ ഗുണനിലവാരം ഉറപ്പാക്കി വാർക്കുന്ന കോൺക്രീറ്റ് ,Final setting ആകുന്നതിനു മുമ്പേ തന്നെ ആവശ്യത്തിൽ കൂടുതൽ ജലം മഴയയുടെ രൂപത്തിലായാലും ഒരു പക്ഷേ വിള്ളൽ ഒഴിവായേക്കാമെങ്കിലും RCC Slab ൻ്റെ മൊത്തത്തിൽ ഉള്ള Strength നെ ബാധിച്ചേക്കാം ).
Ramakrishnan Narayanan
Home Owner
Which one is economical for terrace roofing, RCC slab or metal roofing?
N UNNIKRISHNAN NAIR
Civil Engineer
Lintel നൊപ്പമോ, അൽപം ഉയരത്തിൽ നിന്നു് ചരിവിലോ Sunshade slab വാർക്കുമ്പോൾ താഴെ പറയുന്ന കാര്യങ്ങൾ ശ്രദ്ധിക്കാറുണ്ടോ.??
1 ഒരു endൽ മാത്രം support വരുന്ന Sunshade കൾക്ക് തട്ടടിച്ചു കഴിഞ്ഞ് കമ്പി കെട്ടുമ്പോൾ Main re rebarകളുടെ സ്ഥാനം cantilever design ൽ ചെയ്യേണ്ടപ്പോൾ നാലു സൈഡും സപ്പോർട്ടുള്ള മറ്റു slab കളുടെ rebar placing , Slab thickness ഇവ തമ്മിൽ താരതമ്യം ചെയ്യുമ്പോൾ വരുത്തേണ്ട വ്യത്യാസം എങ്ങനെ എന്നു നോക്കാം. ...
ഇതൊന്നും പരിഗണിക്കാതെ നാട്ടുനടപ്പിങ്ങനെയായതുകൊണ് Bar benders ചെയ്ത രീതി ശരി വെച്ചത് എന്നാണു് പലരും പ്രതികരിക്കാനുള്ളത്. പക്ഷേ ഭാവിയിൽ വിപരീത ഫലം ഉണ്ടായാൽ ...??.
Cantilever ആയിചെയ്യുന്ന RCC Structural element കളിൽ main rebar ൻ്റെ സ്ഥാനം attached Sketch ൽ കാണിച്ചിരിക്കുന്ന രീതിയിൽ 2 cm (20mm) കവർ Top ൽ തന്നെയെന്ന് ഉറപ്പാക്കി കൊണ്ട് തട്ടിൽ rest ചെയ്യുന്നതും slab കനത്തിനു യോജിച്ച ഉയരത്തിൽ ഉള്ള chairs വെച്ചു തന്നെയാവണം കമ്പിയുടെ സ്ഥാനം Top ൽplace ചെയ്ത് കോൺക്രീറ്റു ചെയ്യുക. വിപരീത രീതിയിൽ ചെയ്താൽ ഭാവിയിൽ ഉണ്ടാകാവുന്ന Defect കളെ കുറിച്ചും ചർച്ചയാകാം...
N UNNIKRISHNAN NAIR
Civil Engineer
സംരക്ഷണഭിത്തികൾ മഴക്കാലത്ത് തകർന്ന് വൻ അപകടങ്ങൾക്കു വഴിവെക്കുന്നു. പ്രധാനകാരണങ്ങൾ എന്തൊക്കെയാണ് എന്നു് ചർച്ചയാകാം.
തോരാമഴയിൽ മണ്ണു നനഞ്ഞു കുതിരുമ്പോൾ അതിനെ പ്രതിരോധിക്കാൻ കഴിയാത്ത രൂപകൽപ്പനയിൽ ചെയ്യുന്ന സംരക്ഷണഭിത്തികൾ ഒക്കെ ആരുടെയോ ഭാഗ്യത്തിനു നില നിൽകുന്നു എന്നു വേണം കരുതുവാൻ. Retaining walls എന്നറിയപ്പെടുന്ന സംരക്ഷണഭിത്തികൾക്കുപയോഗിക്കുന്ന മെറ്റീരിയൽസും, നിർമ്മാണ രീതിയും തന്നെയാണ് സ്വയം സപ്പോർട്ടിൽ (self supported can ti lever structure) ആയി പ്രതിരോധിച്ചു നിൽക്കേണ്ടതിനു പകരം തോരാമഴയിൽ മണ്ണിൽ ഉണ്ടാകുന്ന അധികമർദ്ദം (Lateral increased soil pressure during continuous rain) തകർന്ന് ജീവഹാനി വരെ സംഭവിക്കുന്ന മരണക്കെണികളാകുന്നത്. കേരളത്തിൽ പ്രത്യേകിച്ച് മലബാർ മേഖലയിൽ സുലഭമായി ലഭിച്ചിരുന്ന ചെങ്കല്ലിന് നല്ല Strength ഉണ്ടായിരുന്നു. ഇതുപയോഗിച്ച് ഉയരമേറിയ കോട്ടകൾ പോലും നിർമ്മിച്ചിരുന്നതിനുള്ള ശേഷിപ്പുകൾ ഇപ്പോഴും കാണാം. ഇപ്പോൾ നല്ല വെട്ടു കല്ലുപയോഗിച്ച് സംരക്ഷണഭിത്തി നിർമ്മിക്കുന്നതിനെ കുറിച്ച് ആലോചിച്ചിട്ടു് കാര്യമില്ല. പാറ സുലഭമായി സൈറ്റിൽ കിട്ടുന്നയിടങ്ങളിൽ മണ്ണിന് മഴക്കാലത്തുണ്ടാകുന്ന അധിക മർദ്ദവും കൂടി factor ആയി എടുത്തു കൊണ്ട്, സംരക്ഷിക്കേണ്ടുന്ന മണ്ണിൻ്റെ ഉയരത്തിൻ്റെ ആനുപാതികമായി (0.50h to 0.70h )ൽ base width, ഓരോ 5 സ്ക്വയർ ഫീറ്റ് face area യിൽ ഒരു bond stone വീതം കൊടുത്തുകൊണ്ട് Dry rubble ലോ, Weep holes കൊടുത്തുകൊണ് RR masonry യിലോ , Structural design അനുസരിച്ച് RCC യിലോ തന്നെ Retaining wallകൾ നിർമ്മിച്ചാൽ ഇതുപോലെയുള്ള തകർച്ചകൾ ഉണ്ടാക്കുന്ന അത്യാഹിതങ്ങൾ ഒഴിവായിക്കിട്ടും.(വീഡിയോ കടപ്പാട് ...)
Join the Community to
start finding Ideas &
Professionals
SANDSTONE BUILDERS
Civil Engineer | Thiruvananthapuram
1st floor roof slab 1m extend cheytitund without any support
SANDSTONE BUILDERS
Civil Engineer | Thiruvananthapuram
yes pattum.... 60cm start cheyunnidayh oru concealed beamum koody kodukanam.... extension length inner slabilum athey neelam pokanam... total 120cm or 125cm
hari ks
Service Provider | Thiruvananthapuram
cantelever illa . existing slabil 8mm kambi ittittund. but bottom support illathe 60 cm extend chyan pattuo. load evide varum.
Sumesh STYLE HOUSE BUILDERS
Civil Engineer | Thiruvananthapuram
with cantilever beam you can extent the slab it's depending upon projection of slab.
SANDSTONE BUILDERS
Civil Engineer | Thiruvananthapuram
2 reetiyilum cheyyaamm... cantilever with over head beam..you better consult it with a structural engineer
